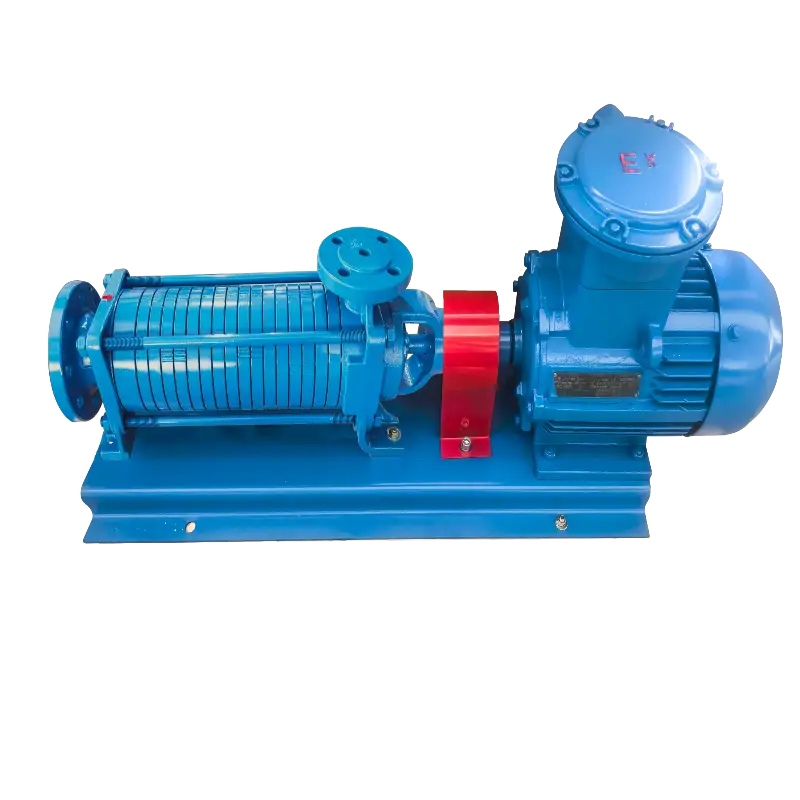

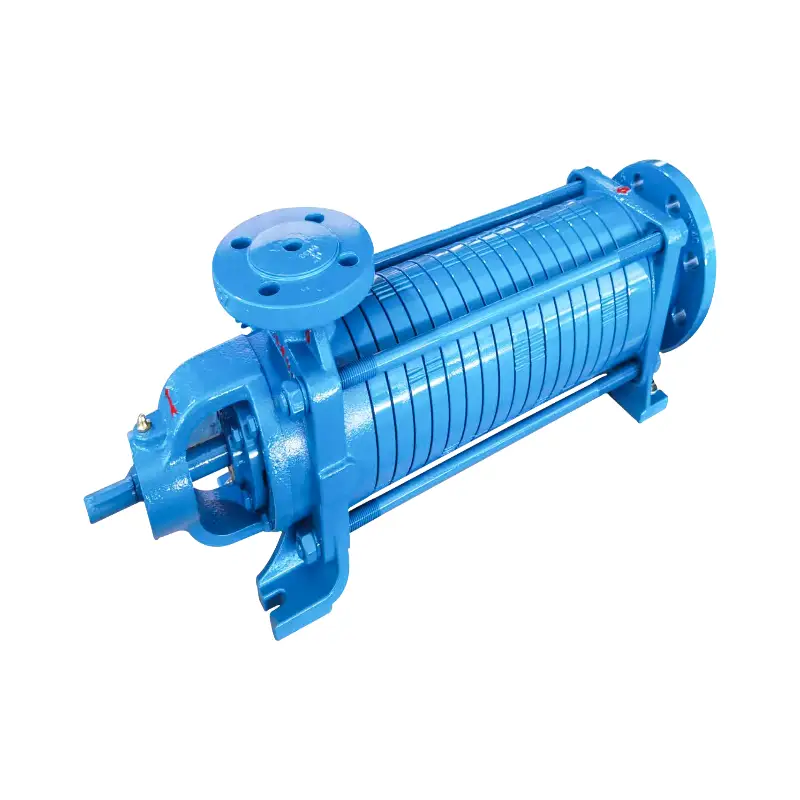

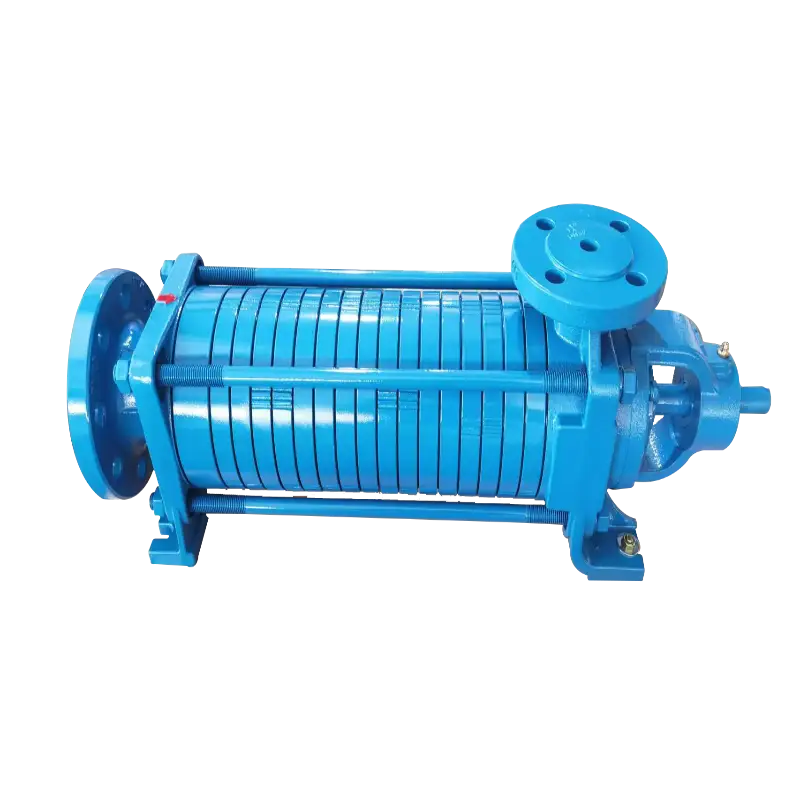

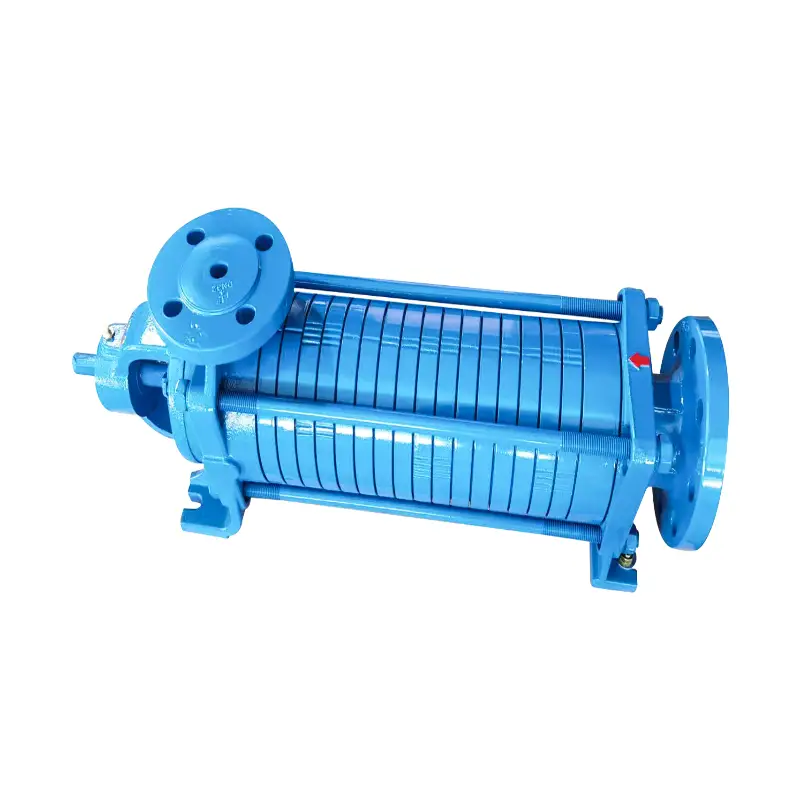

Questa pompa multistadio per GPL è una pompa centrifuga a canali di flusso con design orizzontale e 8 stadi. Adotta la tenuta meccanica senza raffreddamento esterno. Dotata di una turbina di precompressione all'estremità di aspirazione, questa pompa multistadio per GPL offre prestazioni eccellenti in condizioni di basso NPSH, offrendo portata elevata e alta pressione.
La pompa è composta da quattro componenti principali: sezione di supporto, sezione di trasmissione, cuscinetti e componenti di tenuta. La sezione di supporto è composta dal telaio di supporto dell'ingresso, dal telaio di supporto dell'uscita, dal gruppo del manicotto della pala di guida anteriore, dal deflettore della pala di guida, dal gruppo del manicotto della pala di guida, dal connettore di uscita, dal coperchio e dall'alloggiamento del cuscinetto: il connettore di uscita utilizza bulloni di fissaggio per fissare insieme ciascuna sezione per formare la camera di lavoro. La sezione di trasmissione è costituita dall'albero motore, dalla girante dello stadio anteriore, dalla girante in rame e dalla chiavetta parallela: l'albero guida la girante attraverso la chiavetta per generare forza centrifuga. I cuscinetti includono cuscinetti a manicotto delle palette di guida anteriori, cuscinetti a manicotto delle palette di guida e cuscinetti volventi. I componenti di tenuta sono costituiti da O-ring e tenute meccaniche.
Il parametro è il seguente.
|
Direzione di rotazione |
In senso antiorario guardando l'estremità dell'albero di trasmissione |
|
Pressione massima di esercizio |
2,8 MPa |
|
Velocità |
1450 giri/min |
|
Energia |
5,5 kW, 380 V |
|
Temperatura ambiente |
Da -20°C a 60°C |
|
Palcoscenico |
8 |
Questa pompa multistadio per GPL presenta un design orizzontale con giranti a 8 stadi, offrendo prevalenza elevata e grande flusso in uscita. La tenuta meccanica non richiede alcun sistema di raffreddamento aggiuntivo, semplificando l'installazione e la manutenzione. La turbina di precompressione all'estremità di aspirazione riduce efficacemente i requisiti di NPSH, garantendo un funzionamento stabile anche in condizioni di aspirazione sfavorevoli. Con una struttura compatta e un funzionamento regolare, questa pompa multistadio per GPL è adatta per un servizio gravoso continuo.
Questa pompa multistadio per GPL è adatta per il riempimento di bombole, il pompaggio di GPL da serbatoi di stoccaggio fuori terra e il carico e scarico di autocisterne. Gestisce una varietà di fluidi tra cui GPL, cherosene, diesel e altri liquidi.
Q1: Perché la pompa multistadio per GPL non funziona?
A1: Controllare il motore e ispezionare il corpo della pompa per eventuali inceppamenti (oggetti estranei o tiranti sbilanciati).
Q2: Perché la pompa multistadio per GPL vibra fortemente?
A2: Controllare l'allineamento tra motore e pompa – verificare i dadi di montaggio e la coerenza dell'altezza centrale.
Q3: Come riparare le perdite dalla pompa multistadio per GPL?
A3: Controllare la tenuta meccanica (danneggiamento o altezza errata – standard 2,5 mm±0,5 mm) e ispezionare l'eventuale usura degli O-ring.
