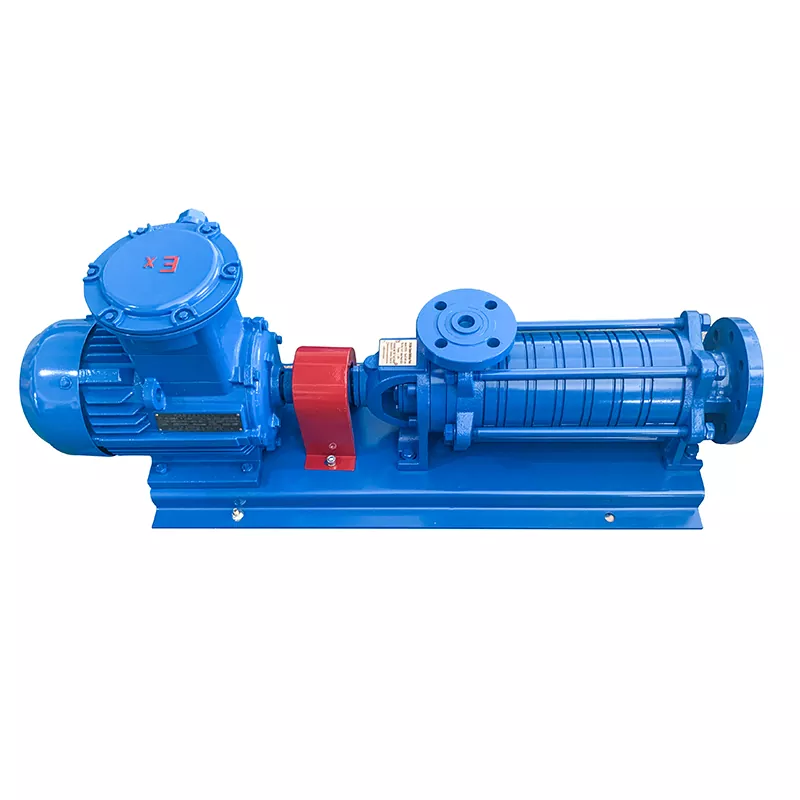

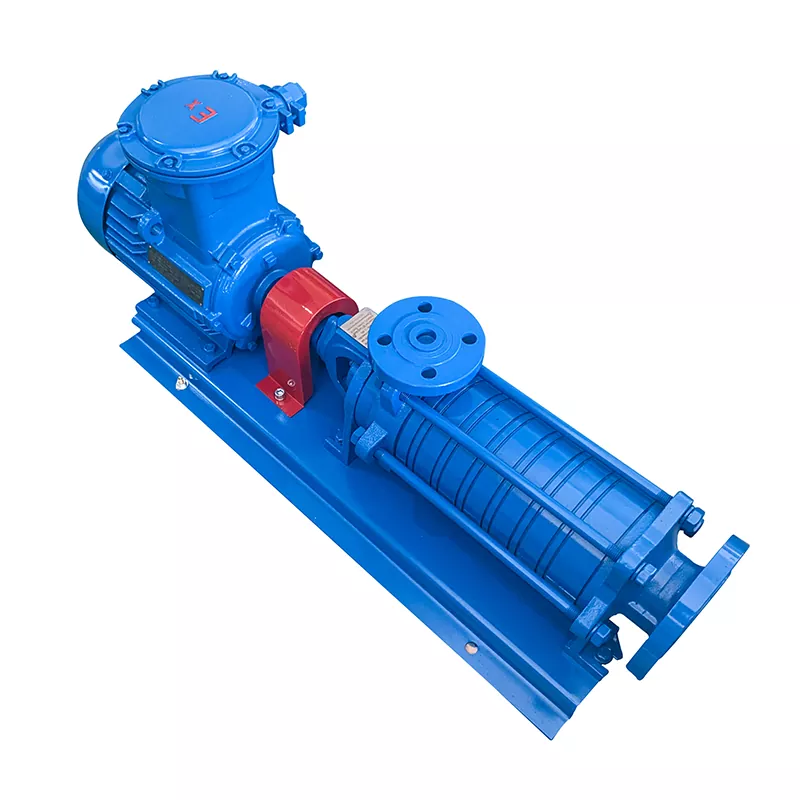

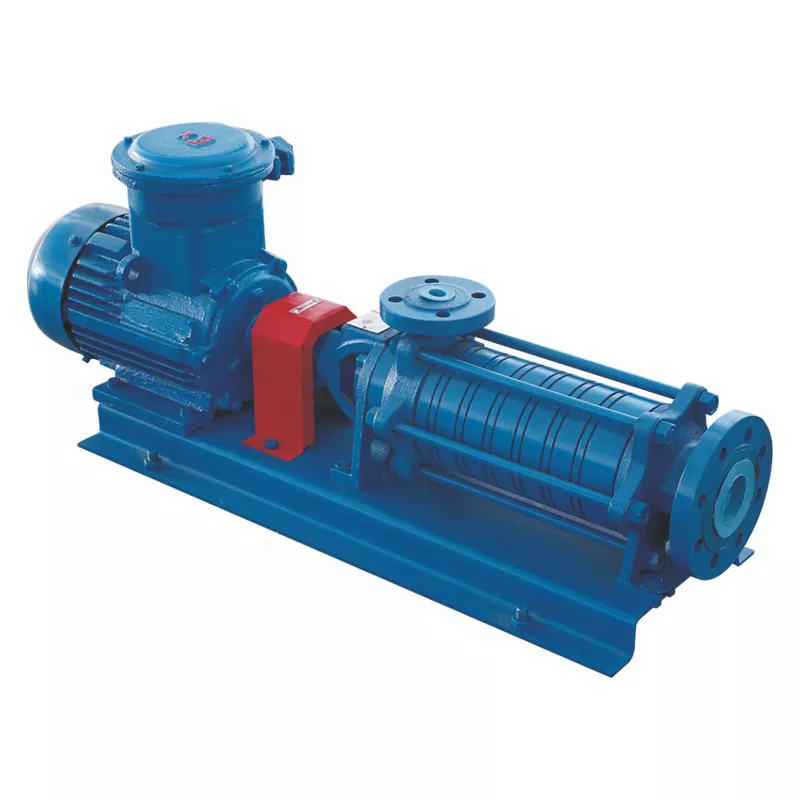

Pompa multistadio per gas di petrolio liquefatto

La pompa multistadio per gas di petrolio liquefatto è una pompa centrifuga a canale di flusso con design orizzontale e 6 stadi. Adotta la tenuta meccanica senza raffreddamento esterno. Dotata di una turbina di precompressione all'estremità di aspirazione, questa pompa multistadio per gas di petrolio liquefatto funziona in modo eccellente in condizioni di basso NPSH, offrendo portata elevata e alta pressione.

La pompa è composta da quattro componenti principali: sezione di supporto, sezione di trasmissione, cuscinetti e componenti di tenuta. La sezione di supporto utilizza bulloni di ancoraggio per fissare insieme il telaio di supporto dell'ingresso, il manicotto della pala di guida anteriore, il deflettore della pala di guida, il manicotto della pala di guida posteriore, il connettore di uscita, il coperchio terminale di uscita e il telaio di supporto di uscita per formare la camera di lavoro. La sezione di trasmissione è costituita dall'albero motore, dalla girante dello stadio anteriore, dalla girante in rame e dalla chiavetta parallela: l'albero guida la girante attraverso la chiavetta per generare forza centrifuga. I cuscinetti includono cuscinetti a manicotto delle palette di guida anteriori, cuscinetti reggispinta a sfere a direzione singola e cuscinetti volventi. I componenti di tenuta sono costituiti da O-ring e tenute meccaniche. Il parametro è il seguente.

Caratteristica strutturale

Questa pompa multistadio per gas di petrolio liquefatto presenta un design orizzontale con giranti a 6 stadi, offrendo prevalenza elevata e grande flusso in uscita. La tenuta meccanica non richiede alcun sistema di raffreddamento aggiuntivo, semplificando l'installazione e la manutenzione. La turbina di precompressione all'estremità di aspirazione riduce efficacemente i requisiti di NPSH, garantendo un funzionamento stabile anche in condizioni di aspirazione sfavorevoli. Con una struttura compatta e un funzionamento regolare, questa pompa multistadio per gas di petrolio liquefatto è adatta per il servizio gravoso continuo.

Applicazioni

Questa pompa multistadio per gas di petrolio liquefatto è adatta per il riempimento di bombole, il pompaggio di GPL da serbatoi di stoccaggio fuori terra e il carico e scarico di autocisterne. Gestisce una varietà di fluidi tra cui GPL, cherosene, diesel e altri liquidi.

Precauzioni

1. È necessario installare un filtro da 100 maglie o più fine all'ingresso della pompa per impedire l'ingresso di detriti che potrebbero causare danni.

2.La pompa deve essere adescata prima dell'avvio: tutta l'aria deve essere espulsa e la pompa riempita di liquido. In caso contrario si causeranno surriscaldamento, vibrazioni e funzionamento a secco, che potrebbero danneggiare la pompa o causare guasti all'apparecchiatura.

3.La direzione di rotazione del motore deve essere controllata prima dell'avvio.

4. Evitare il funzionamento prolungato con la valvola di scarico chiusa, poiché ciò ridurrà la durata della pompa.

Domande frequenti

Q1: Perché la pompa multistadio non funziona?

A1: Controllare il motore. Se tutto va bene, ispezionare il corpo della pompa per eventuali inceppamenti: corpi estranei o tensione sbilanciata sui 6 tiranti.

Q2: Perché la pompa vibra fortemente durante il funzionamento?

A2: Controllare l'allineamento tra motore e pompa – verificare l'allineamento dei dadi di montaggio e la coerenza dell'altezza centrale.

Q3: Come riparare le perdite dalla pompa multistadio?

A3: Controllare la tenuta meccanica (danni o altezza errata) e ispezionare il corpo pompa (crepe o O-ring usurati).
