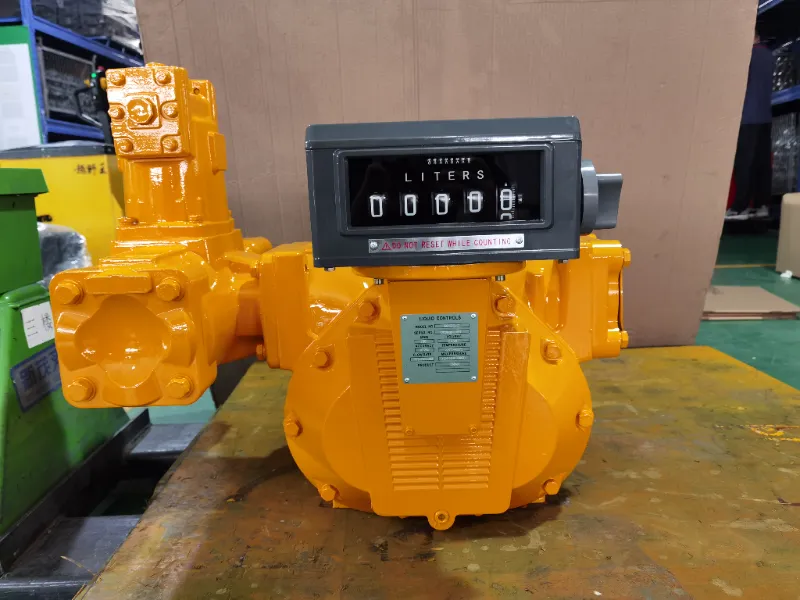

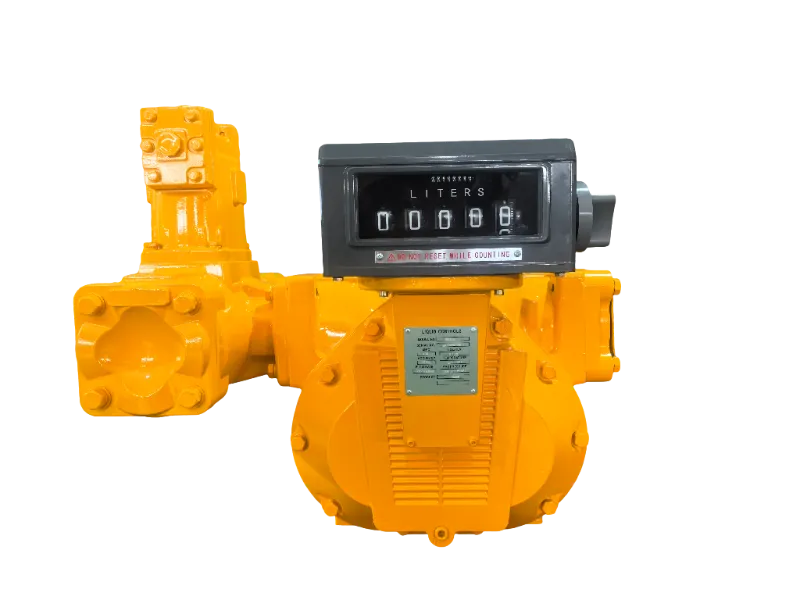

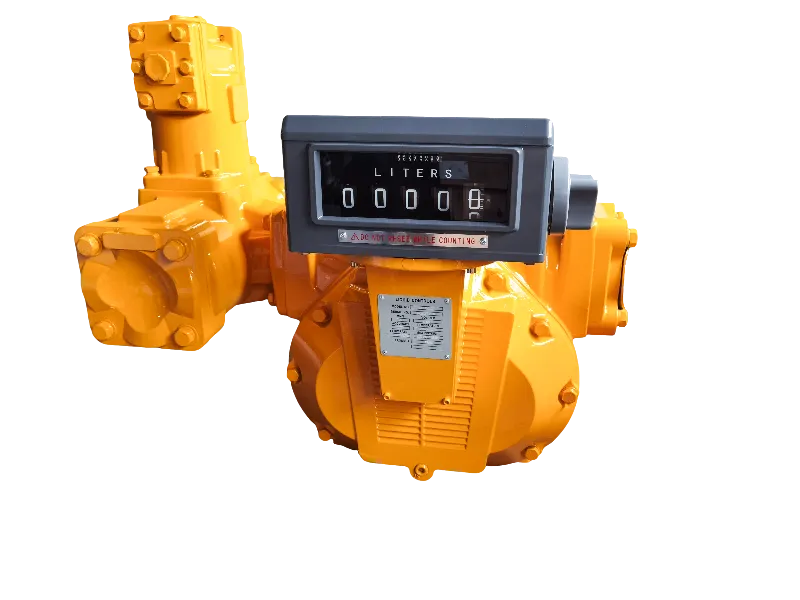

Il sistema di controllo del flusso delle tubazioni della Serie M è una soluzione di misurazione progettata per condotte di rifornimento di carburante e trasferimento di carburante ad alto flusso. Questo misuratore di portata per il controllo dei liquidi da 4 pollici presenta una struttura compatta, facilità d'uso, manutenzione semplice, prestazioni affidabili e aspetto moderno. È adatto per cherosene, diesel, benzina e carburanti miscelati.
Questo flussometro contiene una camera del fluido con un albero che ostruisce e due alberi di spostamento che ruotano in sincronia con gli ingranaggi corrispondenti. Il fluido entra nella camera, l'albero che ostruisce ruota sotto pressione, seguono i due alberi di spostamento e il fluido passa attraverso l'uscita, convertendo il flusso lineare in movimento rotatorio. Il flussometro per il controllo dei liquidi da 4 pollici misura il flusso in base all'ostruzione della rotazione dell'albero, trasmesso tramite contatore o segnale a impulsi a un terminale di computer.
Il parametro è il seguente.
| Portata | 170 l/min -1700 l/min |
| Volume per giro | 5.102 l/r |
| Diametro | 100 mm 4" |
| Pressione massima di esercizio | 1,0 MPa/150 psi |
| Precisione | ≤±0,2% |
| Tolleranza ripetibile | ≤0,1% |
Questo misuratore di portata per il controllo dei liquidi da 4 pollici è costituito da una camera del fluido, un albero di ostruzione, alberi di spostamento, ingranaggi sincroni e un contatore o un dispositivo di uscita a impulsi. L'albero di ostruzione e i due alberi di spostamento operano insieme all'interno della camera del fluido, ottenendo un dosaggio preciso attraverso la rotazione sincronizzata degli ingranaggi.
Il flussometro per il controllo dei liquidi da 4 pollici presenta una struttura compatta e robusta che garantisce un funzionamento semplice e una manutenzione semplice, offrendo al contempo prestazioni sicure e affidabili in ambienti di rifornimento impegnativi. Il suo esclusivo design dell'albero di ostruzione e spostamento converte il flusso lineare del fluido in movimento rotatorio, consentendo misurazioni altamente accurate su un'ampia gamma di portate. Il misuratore è particolarmente adatto per applicazioni di rifornimento di carburante ad alto flusso e di misurazione nelle condutture, con un aspetto moderno che si integra con i sistemi avanzati di gestione del carburante. Inoltre, offre un contatore opzionale o un'uscita a impulsi per la raccolta dati senza soluzione di continuità e l'integrazione con i sistemi di controllo esistenti.
Misurazione carico e scarico carburante presso raffinerie e impianti di lavorazione
Misurazione travasi di autocisterne e cisterne GPL
Erogazione di carburante pesante per camion e aerei di grandi dimensioni.
Il flussometro per il controllo dei liquidi da 4 pollici deve essere conforme a tutti gli standard elettrici, di sicurezza, ventilazione, protezione antincendio ed elettrici. Le tubazioni devono essere pulite prima dell'installazione. Montare il misuratore su una piattaforma stabile, non direttamente sulla tubazione, per evitare distorsioni dovute alla dilatazione termica o alla sollecitazione della flangia. Installare un filtro a monte e un eliminatore d'aria verticale in ingresso, se necessario. Durante l'avvio, riempire lentamente il misuratore per rimuovere l'aria, mantenere la valvola di uscita chiusa finché il contatore non ruota, quindi aprirla completamente dopo che il liquido è passato. Non far funzionare mai lo strumento a secco per più di cinque minuti; rimanere entro il campo di portata nominale. Prevenire lo shock idraulico e l'espansione termica con tassi di chiusura delle valvole adeguati e valvole di sicurezza funzionali. Non utilizzare il misuratore quando nel percorso del flusso sono presenti aria, bolle o vapore.
R1: Sì. La direzione del flusso influisce sulla precisione del dosaggio. Invertire l'ingranaggio conduttore se è necessario il conteggio inverso.
A2: Il MOQ è 1 unità.
A3: Sono disponibili sia casse in legno che cartoni: puoi scegliere in base alle tue preferenze.
